DFPM207L มิเตอร์วัดพลังงานไฟฟ้ากระแสตรงแบบหลายวง

ภาพรวมผลิตภัณฑ์

ออกแบบมาสำหรับระบบ 48 DC ในห้องเซิร์ฟเวอร์และศูนย์ข้อมูล มิเตอร์ความแม่นยำสูงนี้ให้ข้อมูลพลังงานที่ครอบคลุมที่จุดสิ้นสุดการจ่ายพลังงาน (เช่น ตู้บัสเวย์ ช่วยให้ตรวจสอบพลังงานแบบเรียลไทม์และเพิ่มประสิทธิภาพการใช้พลังงานได้อย่างเหมาะสม

รองรับแรงดันไฟฟ้า: ระบบ DC 48V

> ตัวเลือกวงจรหลัก:

1) ช่องอินพุต 1 หรือ 2 ช่อง (การวัดพารามิเตอร์ทางไฟฟ้าเต็มรูปแบบ)

2) เซ็นเซอร์ฮอลล์ (อินพุต): 400A/600A/800A/1600A (เลือกได้)

3)10:8xDI, 2/4xDO

4) เซ็นเซอร์อุณหภูมิ/ความชื้นเสริม (ความแม่นยำ +0.5°C)

> วงจรสาขา:

1) วัดกระแส/พลังงานสำหรับวงจรสาขา Max.144

2) เซ็นเซอร์ฮอลล์ (เอาต์พุต): 50A/100A/200A

3) 144xDI สำหรับการตอบรับสถานะ

> โปรโตคอล: Modbus-RTU/TCP

> พอร์ตการสื่อสารและอินเทอร์เฟซ : 1xRJ45, 2xRS485 (RS485-1 สำหรับโฮสต์, RS485-2 สำหรับ HMI)

> โปรโตคอล: Modbus-RTU/TCP

แนะนำผลิตภัณฑ์

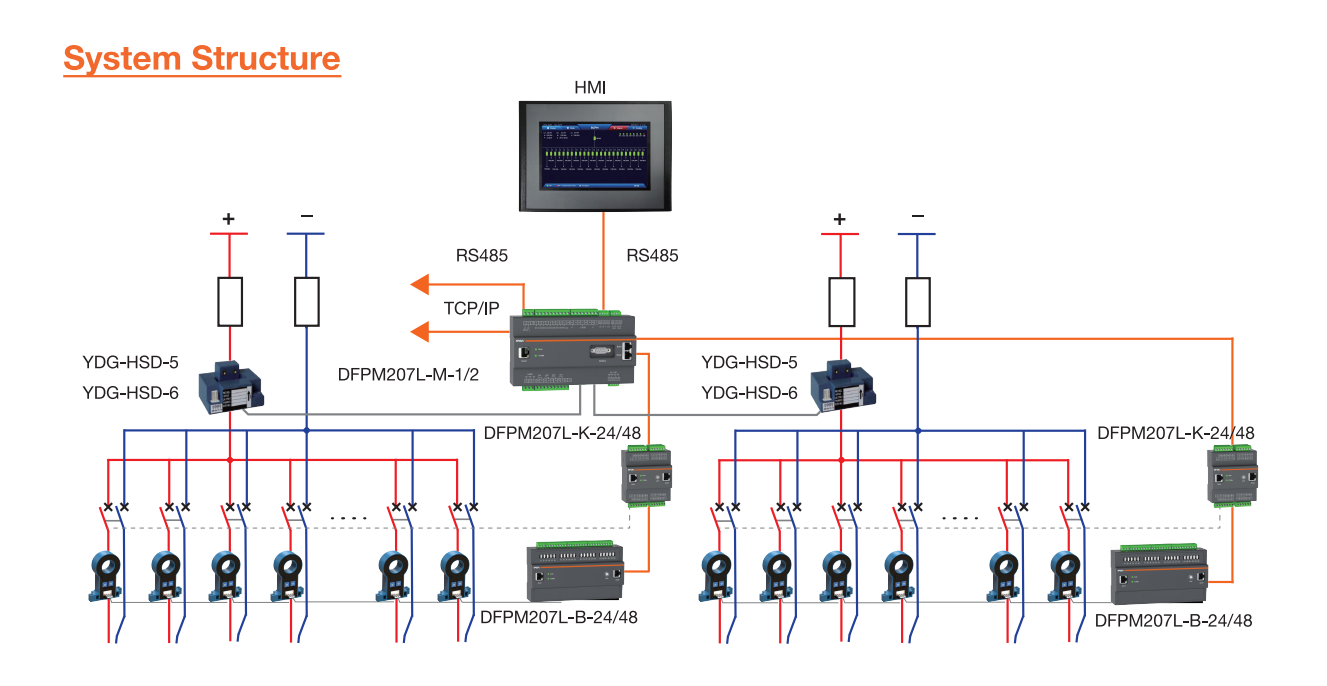

> ยูนิตตรวจสอบสายขาเข้า: DFPM207L-M-1/2

- ความสามารถในการวัดช่องอินพุต: 1 หรือ 2 บรรทัดขาเข้า (เลือกได้)

- แรงดันไฟฟ้า: ระบบ DC48V

- ความแม่นยำ:

1) แรงดัน/กระแส: คลาส 0.5 (+0.5%)

2) กำลัง/พลังงาน: ระดับ 1 (+1.0%)

- I/O: 8 x DI/2 x DO(M2)/4 x DO(M1)

- การตรวจสอบด้านสิ่งแวดล้อม:

1) ช่วงอุณหภูมิ: -20°C ถึง +80°C (+0.5°C @25°C)

2) ช่วงความชื้น: 0-100% RH (+ 5% RH)

- อินเทอร์เฟซการสื่อสาร:

1) อัปลิงค์: 1xRJ45 + 2xRS485 (RS485-1 สำหรับโฮสต์, RS485-2 สำหรับ HMI)

2) ดาวน์ลิงก์: BUS1/BUS2 (รองรับเดซี่เชน)

- รองรับโปรโตคอล: Modbus-RTU/TCP

- กำลังไฟและกำลังเสริมในการติดตั้ง: DC ± 12V (ความอดทน ± 10%)

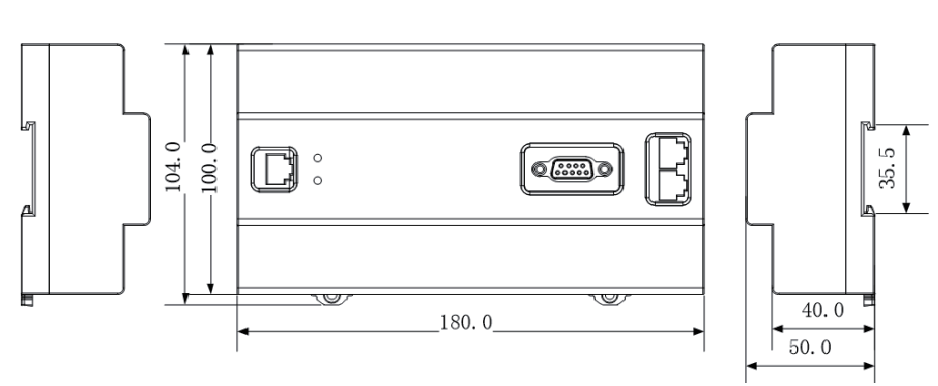

การติดตั้ง: ราง DIN มาตรฐาน
