144 วงจร ระบบมิเตอร์วัดพลังงานหลายวง DFUN หนึ่งตัว
ในการออกแบบหนึ่งเมตรต่อวงจรทั่วไป การตรวจสอบวงจรไฟฟ้า 144 วงจรอาจต้องใช้ระยะห่างสูงสุด 144 เมตรแยกกัน เครื่องวัดพลังงานแบบหลายวง DFUN รวมขอบเขตการตรวจสอบเดียวกันไว้ในระบบที่มีการประสานงานเดียว ซึ่งประกอบด้วยตัวควบคุมหลัก หน่วยการวัดแบบโมดูลาร์ และหม้อแปลงกระแสไฟฟ้า
DFPM206 รองรับช่องทางการตรวจสอบวงจรสาขา AC สูงสุด 144 ช่อง ช่วยให้ศูนย์ข้อมูลและระบบไฟฟ้าความหนาแน่นสูงอื่นๆ ลดความซับซ้อนในการออกแบบแผง การสื่อสาร การทดสอบการใช้งาน และการจัดการพลังงานระดับสาขา
เครื่องวัดพลังงานแบบ Multi-Loop คืออะไร?
มิเตอร์วัดพลังงานแบบหลายวงคือระบบการวัดทางไฟฟ้าแบบรวมศูนย์ที่ตรวจสอบวงจรขาเข้าและวงจรย่อยหลายวงจรผ่านตัวควบคุมตัวเดียว ต่างจากมิเตอร์ทั่วไปที่ปกติให้บริการวงจรเดียว ระบบหลายวงรวมตัวควบคุม โมดูลการวัด และเซ็นเซอร์กระแส เพื่อรวบรวมข้อมูลไฟฟ้าระดับวงจรในสถาปัตยกรรมที่มีการประสานงานเดียว
DFUN นำเสนอรุ่น multi-loop เฉพาะสำหรับทั้งระบบ AC และ DC:
DFPM201: สูงสุด 12 วงจร DC
DFPM211: สูงสุด 45 วงจรไฟฟ้ากระแสสลับเฟสเดียวหรือ 15 เฟส
DFPM206: วงจรย่อย AC สูงสุด 144 วงจร
วิธีการแบบโมดูลาร์นี้มีประโยชน์อย่างยิ่งเมื่อโครงการต้องการความหนาแน่นของวงจรสูง พื้นที่แผงที่จำกัด การสื่อสารแบบรวมศูนย์ และการมองเห็นระดับสาขาโดยละเอียด
เครื่องวัดพลังงานแบบเดิมเทียบกับการวัดแสงแบบหลายวง DFUN
ในระบบหนึ่งเมตรต่อวงจรทั่วไป วงจรที่ได้รับการตรวจสอบ 144 วงจรอาจต้องใช้ระยะห่างสูงสุด 144 เมตรแยกกัน ระบบหลายวง DFUN ใช้ตัวควบคุมแบบรวมศูนย์และหน่วยสาขาแบบโมดูลาร์เพื่อตรวจสอบขนาดวงจรเดียวกันผ่านสถาปัตยกรรมที่มีการประสานงานเดียว
| การเปรียบเทียบ | เมตรธรรมดา | ระบบมัลติลูป DFUN |
| สถาปัตยกรรมการวัดแสง | หนึ่งเมตรแบบสแตนด์อโลนต่อวงจร | ตัวควบคุมส่วนกลางพร้อมหน่วยการวัดแบบโมดูลาร์ |
| หน่วย | ||
| โครงการ 144 วงจร | สูงถึง 144 เมตร | การกำหนดค่าระบบ DFPM206 หนึ่งรายการ |
| การออกแบบแผง | การตัดมิเตอร์ซ้ำหรืออุปกรณ์ราง DIN | คอนโทรลเลอร์และโมดูลการวัดขนาดกะทัดรัด |
| สายไฟ | การเดินสายไฟและการสื่อสารซ้ำสำหรับแต่ละเมตร | การสื่อสารแบบรวมศูนย์พร้อมส่วนขยายแบบโมดูลาร์ |
| การจัดการข้อมูล | การวัดกระจายไปตามอุปกรณ์ต่างๆ | ข้อมูลสาขาที่จัดระเบียบภายในระบบเดียว |
| การขยายตัว | เพิ่มมิเตอร์ให้ครบอีกอัน | เพิ่มโมดูล 24 หรือ 48 ช่องที่เข้ากันได้ |
| การสื่อสาร | ขึ้นอยู่กับแต่ละเมตร | Modbus RTU และ Modbus TCP บน DFPM206 |
| การวิเคราะห์ฮาร์มอนิก | ขึ้นอยู่กับรุ่น | จนถึงลำดับที่ 63 ใน DFPM206 |
| การซ่อมบำรุง | อุปกรณ์และที่อยู่มิเตอร์อิสระจำนวนมาก | สถาปัตยกรรมระบบประสานงาน |
| การสื่อสาร | ขึ้นอยู่กับแต่ละเมตร | Modbus RTU และ Modbus TCP บน DFPM206 |
| การวิเคราะห์ฮาร์มอนิก | ขึ้นอยู่กับรุ่น | จนถึงลำดับที่ 63 ใน DFPM206 |
| การซ่อมบำรุง | อุปกรณ์และที่อยู่มิเตอร์อิสระจำนวนมาก | สถาปัตยกรรมระบบประสานงาน |
สรุป: DFUN ไม่เพียงแต่สร้างมิเตอร์แบบธรรมดาที่มีขนาดเล็กลงเท่านั้น โดยมาแทนที่สถาปัตยกรรมแบบกระจายหนึ่งเมตรต่อวงจรด้วยระบบตรวจสอบวงจรหลายโมดูลแบบแยกส่วน
เครื่องวัดพลังงานหลายวง DFUN ใดที่เหมาะกับโครงการของคุณ

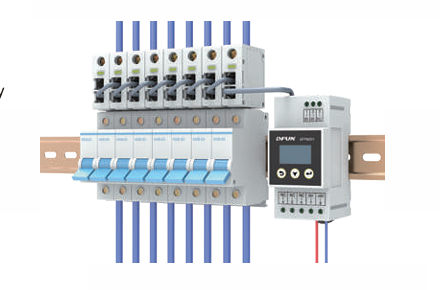

DFPM201 มิเตอร์วัดพลังงานไฟฟ้ากระแสตรงแบบหลายช่องสัญญาณ
DFPM201 ได้รับการออกแบบมาสำหรับการใช้งานที่มีอุณหภูมิ -48 VDC เช่น ระบบการเรียกเก็บเงินไซต์โทรคมนาคม และการจัดการโหลด DC
ข้อมูลจำเพาะที่สำคัญ
รองรับวงจรไฟฟ้ากระแสตรงเฟสเดียวได้สูงสุด 12 วงจร
ความแม่นยำของแรงดันและกระแส: Class 0.5S
ความแม่นยำของพลังงาน: คลาส 1.0
การสื่อสาร RS485
โปรโตคอล Modbus RTU
ตัวควบคุมหลักแบบโมดูลาร์และโมดูลการวัด
เหมาะที่สุดสำหรับ
เว็บไซต์โทรคมนาคม
-48 VDC การกระจาย
การตรวจสอบโหลด DC
การวัดพลังงาน DC ระดับสาขา

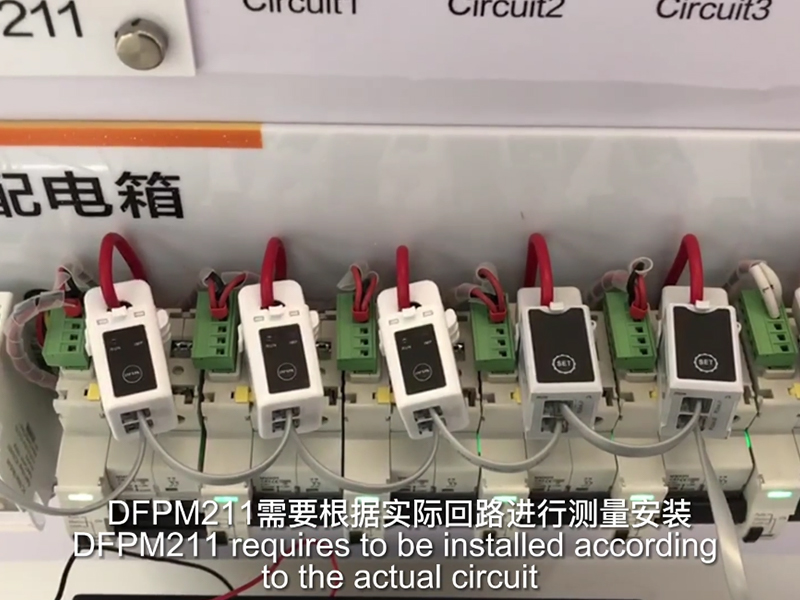

DFPM211 มิเตอร์วัดพลังงานไฟฟ้ากระแสสลับแบบหลายช่องสัญญาณ
DFPM211 เป็นระบบมิเตอร์ไฟฟ้ากระแสสลับแบบโมดูลาร์ขนาดกะทัดรัดสำหรับการจัดการพลังงานโทรคมนาคม ศูนย์ข้อมูล และการใช้งานไฟฟ้ากระแสสลับหลายวงจรอื่นๆ
ข้อมูลจำเพาะที่สำคัญ
รองรับวงจรเฟสเดียวได้สูงสุด 45 วงจร
รองรับวงจรสามเฟสได้สูงสุด 15 วงจร
ความแม่นยำของแรงดันและกระแส: คลาส 0.5S
ความแม่นยำของพลังงาน: คลาส 1.0
การสื่อสาร RS485
โปรโตคอล Modbus RTU
เอกสารสิทธิประโยชน์ในการติดตั้ง
ประหยัดพื้นที่การติดตั้ง 50%
ประหยัดเวลาในการติดตั้ง 50%
ประหยัดเวลาในการแก้ไขข้อบกพร่องของระบบ 50%
เหมาะ ที่สุด สำหรับ
การกระจาย AC ความหนาแน่นปานกลาง
สิ่งอำนวยความสะดวกด้านโทรคมนาคม
การจัดการพลังงานเชิงพาณิชย์
การกระจายเสริมของศูนย์ข้อมูล
DFPM206 มิเตอร์วัดพลังงานไฟฟ้ากระแสสลับแบบหลายช่องสัญญาณ
DFPM206 ได้รับการออกแบบมาสำหรับศูนย์ข้อมูลและห้องเซิร์ฟเวอร์ที่ต้องการการรวบรวมข้อมูลพลังงานปลายทางที่มีความหนาแน่นสูงและการตรวจสอบการกระจายพลังงานแบบเรียลไทม์
ข้อมูลจำเพาะที่สำคัญ
หนึ่งหรือสองบรรทัดขาเข้า
การตรวจสอบเอาต์พุตสาขาสูงสุด 144 ช่อง
โมดูลตรวจสอบสาขา 24- หรือ 48 ช่อง
ตัวเลือก CT สาขา: 50 A หรือ 100 A
ตัวเลือก CT แบบแคลมป์ออนหรือแบบแยกคอร์
การตรวจสอบกระแสไฟฟ้าที่เป็นกลางและกระแสรั่วที่เป็นอุปกรณ์เสริม

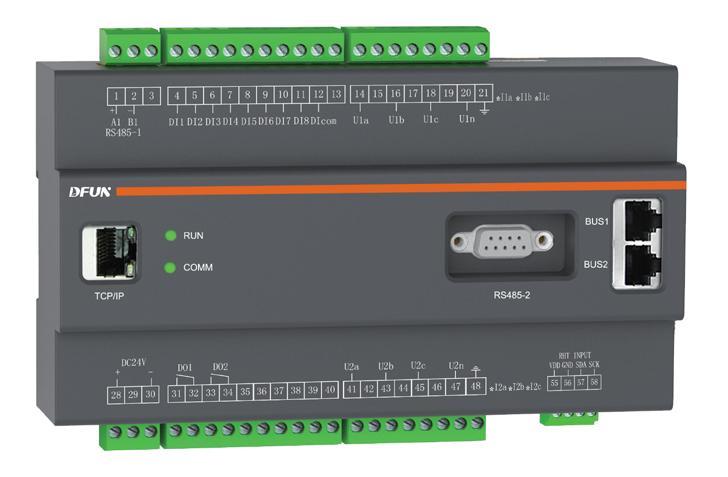

การวิเคราะห์แรงดันไฟฟ้าและกระแสฮาร์มอนิกจนถึงลำดับที่ 63
อินพุตดิจิตอลแปดช่องและเอาต์พุตดิจิตอลสองช่อง
อินเทอร์เฟซการสื่อสาร RJ45 หนึ่งช่องและ RS485 สองช่อง
Modbus RTU และ Modbus TCP
HMI หน้าจอสัมผัสเสริม
บันทึกเหตุการณ์มากกว่า 5,000 รายการ
แบบสอบถามเหตุการณ์ในอดีตและการวินิจฉัยข้อผิดพลาด
การติดตั้งราง DIN
ความแม่นยำในการวัด
แรงดันและกระแส: ±0.5%
กำลังและพลังงาน: ±1%
ความถี่: ±0.02 เฮิรตซ์
เหมาะที่สุดสำหรับ
ศูนย์ข้อมูล
ห้องเซิร์ฟเวอร์
การตรวจสอบวงจรสาขาความหนาแน่นสูง
แผงกระจายพลังงานที่สำคัญ
การจัดการพลังงานปลายทาง
ระบบ DFPM206 144-Circuit ทำงานอย่างไร
ระบบ DFPM206 ถูกสร้างขึ้นในสี่เลเยอร์ที่มีการประสานงาน:
1. หม้อแปลงกระแสสาขา
หม้อแปลงกระแสจะวัดวงจรขาออกแต่ละวงจร DFPM206 รองรับตัวเลือก CT สาขา 50 A และ 100 A ในการกำหนดค่าแบบแคลมป์ออนหรือแบบแยกคอร์
2. โมดูลการตรวจสอบสาขา
หน่วยสาขา DFPM206 ตรวจสอบวงจรเฟสเดียว 24 หรือ 48 วงจร สามารถรวมหลายโมดูลเพื่อปรับขนาดระบบได้สูงสุด 144 ช่องสาขา
3. ตัวควบคุมหลัก
ตัวควบคุมหลัก DFPM206 จะตรวจสอบสายขาเข้าหนึ่งหรือสองสาย จัดระเบียบข้อมูลสาขา และจัดให้มีการสื่อสารกับแพลตฟอร์มการตรวจสอบต้นทาง
4. แพลตฟอร์มการตรวจสอบส่วนกลาง
คอนโทรลเลอร์เชื่อมต่อกับการตรวจสอบพลังงาน การจัดการโครงสร้างพื้นฐานของศูนย์ข้อมูล การจัดการอาคาร หรือแพลตฟอร์มการจัดการพลังงานผ่าน Modbus TCP หรือ Modbus RTU
ผลลัพธ์ที่ได้คือสถาปัตยกรรมการตรวจสอบที่มีการประสานงานตั้งแต่เซ็นเซอร์ปัจจุบันไปจนถึงแพลตฟอร์มการจัดการ
ศูนย์ข้อมูล
ตรวจสอบวงจรย่อยที่มีความหนาแน่นสูง ฟีดขาเข้า และการกระจายพลังงานในห้องเซิร์ฟเวอร์ DFPM206 ช่วยให้ผู้ปฏิบัติงานเปรียบเทียบโหลด ระบุวงจรที่ผิดปกติ และรวมข้อมูลระดับสาขาเข้ากับแพลตฟอร์มการตรวจสอบแบบรวมศูนย์
เว็บไซต์โทรคมนาคม
ใช้ DFPM201 สำหรับโหลด -48 VDC หรือใช้ DFPM211 สำหรับการจ่ายไฟ AC ทั้งสองรุ่นรองรับการวัดหลายวงจรแบบรวมศูนย์ในสภาพแวดล้อมโทรคมนาคมที่มีพื้นที่จำกัด
สิ่งอำนวยความสะดวกทางอุตสาหกรรม
รวมศูนย์การตรวจสอบโหลดและพลังงานผ่านแผงจ่ายไฟแบบหลายวงจร ใช้การวัดระดับสาขาเพื่อรองรับการวางแผนกำลังการผลิต การบำรุงรักษา และการวิเคราะห์พลังงาน
อาคารพาณิชย์
ตรวจสอบผู้เช่า พื้น กลุ่มอุปกรณ์ หรือพื้นที่ใช้งานโดยไม่ต้องติดตั้งมิเตอร์ทั้งชุดแยกต่างหากสำหรับทุกวงจรที่ได้รับการตรวจสอบ
ระบบกำลังวิกฤต
ติดตามวงจรขาเข้าและขาออกในระบบที่ให้ความสำคัญกับการดำเนินงาน การมองเห็นสัญญาณแจ้งเตือน และการเข้าถึงข้อมูลแบบรวมศูนย์
คำถามที่พบบ่อย
คำถามที่ 1: มิเตอร์วัดพลังงานแบบหลายวงกับมิเตอร์ทั่วไปแตกต่างกันอย่างไร
ตอบ: โดยปกติแล้วเครื่องวัดพลังงานแบบธรรมดาจะวัดวงจรเดียว เครื่องวัดพลังงานแบบหลายวงใช้ตัวควบคุมหนึ่งตัวและหน่วยการวัดแบบโมดูลาร์เพื่อตรวจสอบวงจรขาเข้าและวงจรย่อยหลายวงจรภายในระบบที่มีการประสานงานเพียงระบบเดียว
คำถามที่ 2: ระบบ DFUN หนึ่งระบบสามารถตรวจสอบวงจร 144 วงจรได้หรือไม่
คำถามที่ 3: '144 วงจร หนึ่งระบบ' หมายถึงหนึ่งมิเตอร์จริงหรือไม่
คำถามที่ 4: DFUN รุ่นใดรองรับวงจร DC
คำถามที่ 5: DFUN รุ่นใดรองรับวงจรไฟฟ้ากระแสสลับ 45 วงจร
คำถามที่ 6: DFPM206 รองรับโปรโตคอลการสื่อสารใดบ้าง
คำถามที่ 7: DFPM206 สามารถวิเคราะห์ฮาร์โมนิคได้หรือไม่
คำถามที่ 8: DFPM206 เหมาะสำหรับศูนย์ข้อมูลหรือไม่
คำถามที่ 9: ฉันจะได้รับข้อเสนอมิเตอร์หลายวง DFUN ได้อย่างไร
