ความต้านทานภายในเป็นหนึ่งในตัวบ่งชี้เริ่มต้นที่เชื่อถือได้มากที่สุดสำหรับความสมบูรณ์ของแบตเตอรี่ VLRA/UPS — แต่ทีมบำรุงรักษาจำนวนมากยังคงถามคำถามเดียวกันทุกรอบการตรวจสอบ: ความต้านทานภายในจำเป็นต้องเพิ่มขึ้นสูงเพียงใดก่อนที่จะต้องเปลี่ยนแบตเตอรี่จริง
คำตอบสั้นๆ: ไม่มีหมายเลขสากลเพียงหมายเลขเดียว แต่มีวิธีการที่เชื่อถือได้
การอ่านค่าความต้านทานภายในที่สำคัญไม่ใช่ค่าดิบ แต่อยู่ที่ว่าค่านั้นเบี่ยงเบนไปจากเส้นฐานของแบตเตอรี่มากน้อยเพียงใด และความสม่ำเสมอของค่ากับส่วนที่เหลือของสายแค่ไหน แพลตฟอร์มการตรวจสอบแบตเตอรี่และการทดสอบความจุแบบผสานรวมของ DFUN ติดตามสิ่งนี้อย่างต่อเนื่อง ดังนั้นการตัดสินใจเปลี่ยนจะขึ้นอยู่กับข้อมูลแนวโน้มมากกว่าการตรวจสอบเฉพาะจุดเดียว
✅ ความแตกต่าง DFUN

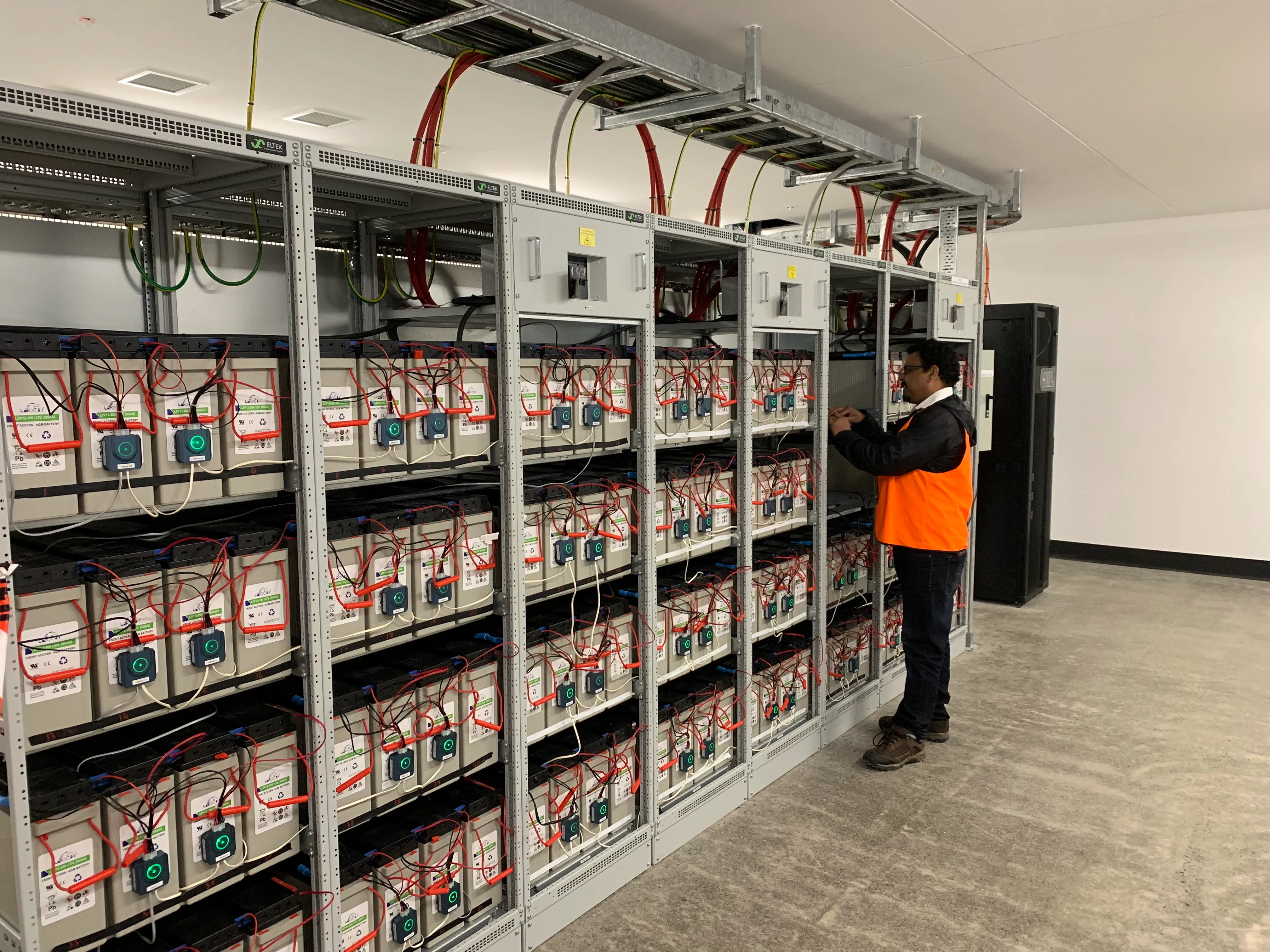

ระบบตรวจสอบแบตเตอรี่ของเราจะบันทึกความต้านทานภายใน แรงดันไฟฟ้า และอุณหภูมิต่อเซลล์อย่างต่อเนื่อง และเปรียบเทียบทุกการอ่านกับค่าพื้นฐานที่ติดตั้งไว้ — เซลล์ติดธงที่ข้ามเกณฑ์ 30%, 50% และ 100% โดยอัตโนมัติ แทนที่จะรอการทดสอบด้วยตนเองครั้งถัดไป
| เพิ่มขึ้นเหนือ | สถานะพื้นฐาน | การดำเนินการที่แนะนำ |
|---|---|---|
| ต่ำกว่า 30% | ปกติ | ดำเนินการตรวจสอบตามปกติต่อไป |
| 30% – 50% | ดู | เพิ่มความถี่ในการตรวจสอบติดตามแนวโน้ม |
| มากกว่า 50% | เปลี่ยนใหม่เร็วๆ นี้ | เพิ่มในแผนทดแทน จัดลำดับความสำคัญตามงบประมาณ |
| มากกว่า 100% (2x พื้นฐาน) | เซลล์ล้มเหลว | เปลี่ยนทันที ถือเป็นหน่วยที่ล้าหลัง |
เกณฑ์เหล่านี้ใช้กับข้อมูลพื้นฐานที่บันทึกไว้ของเซลล์ — ไม่ใช่ตัวเลขอุตสาหกรรมทั่วไป ความต้านทานภายในจากโรงงานแตกต่างกันไปตามความจุ เคมี และแบรนด์ ดังนั้นจุดอ้างอิงที่เชื่อถือได้มากที่สุดคือค่าที่อ่านได้เมื่อติดตั้งแบตเตอรี่เมื่อแบตเตอรี่ยังใหม่
ความต้านทานภายในของแบตเตอรี่ VRLA รวมสององค์ประกอบเข้าด้วยกัน: ความต้านทานโอห์มมิก (เพลต อิเล็กโทรไลต์ สายรัดเชื่อมต่อ) และ ความต้านทานโพลาไรเซชัน (ความต้านทานการถ่ายโอนประจุและการแพร่กระจายไอออนจากปฏิกิริยาเคมีไฟฟ้า) จำนวนที่ผู้ทดสอบมือถือรายงานคือผลรวมของทั้งสองอย่าง
แบตเตอรี่ใหม่จากกลุ่มชุดการผลิตเดียวกันอย่างแน่นหนาโดยมีค่าสม่ำเสมอ เมื่อแบตเตอรี่มีอายุมากขึ้น เช่น แผ่นกัดกร่อน การไหลของวัสดุที่ออกฤทธิ์ อิเล็กโทรไลต์แห้ง ซัลเฟต ค่าดังกล่าวจะเพิ่มขึ้นอย่างต่อเนื่อง การต่อต้านภายในเป็นตัวแทนที่แข็งแกร่งสำหรับสภาวะสุขภาพ แต่เมื่ออ่านเทียบกับจุดเริ่มต้นที่ทราบเท่านั้น
ความต้านทานภายในจากโรงงานมีความสัมพันธ์โดยตรงกับความจุ — แผ่นที่ใหญ่กว่า ความต้านทานที่ต่ำกว่า รูปแบบ UPS 12V ทั่วไปจะแตกต่างกันอย่างมากตามเส้นทางเทคโนโลยี:
| ประเภทแบตเตอรี่ | คะแนนทั่วไป | ความต้านทานภายในจากโรงงาน (อ้างอิง) |
|---|---|---|
| มาตรฐาน AGM VRLA | 12V 100Ah | ~4–6 mΩ |
| เจลประสิทธิภาพสูงอายุการใช้งานยาวนาน | 12V 100Ah | ~2–3 mΩ หรือต่ำกว่า |
นี่เป็นช่วงบ่งชี้เท่านั้น ความแตกต่างของแบรนด์และกลุ่มผลิตภัณฑ์มีความสำคัญ — ให้ยืนยันกับเอกสารข้อมูลของผู้ผลิตเสมอ และบันทึกการวัดเมื่อติดตั้งของแบตเตอรี่ใหม่แต่ละก้อนเป็นข้อมูลพื้นฐานที่แท้จริงสำหรับสตริงนั้น
มาตรฐานอุตสาหกรรมที่ใช้กันอย่างแพร่หลาย: เมื่อความต้านทานภายในของเซลล์เกินเกณฑ์พื้นฐานที่บันทึกไว้มากกว่า 50% สถานะของสุขภาพจะลดลงอย่างมีนัยสำคัญเพียงพอที่จะรับประกันการติดตามอย่างใกล้ชิดและการวางแผนการเปลี่ยนทดแทน
ตัวอย่าง: แบตเตอรี่ 100Ah ที่มีเส้นพื้นฐาน 5 mΩ อ่านค่าได้ 7.5 mΩ สามปีต่อมาได้ข้ามเส้น 50% แล้ว หากยังคงไต่ระดับเกินสองเท่าของเส้นพื้นฐาน (10 mΩ) ให้ถือว่าเซลล์ดังกล่าวเป็นเซลล์ที่ล้มเหลวที่ได้รับการยืนยัน
นอกเหนือจากค่าสัมบูรณ์ของเซลล์เดียว ความสม่ำเสมอของสตริง ก็มีความสำคัญไม่แพ้กัน เซลล์ที่อ่านค่าได้สูงกว่าเพื่อนบ้าน 20–30% ส่งสัญญาณถึงความไม่สมดุลของแพ็คอย่างรุนแรง แม้ว่าจะไม่ได้ข้ามเส้นพื้นฐาน 50% เหนือเส้นพื้นฐานด้วยตัวมันเองก็ตาม
สายไฟแบตเตอรี่จะเชื่อถือได้พอๆ กับเซลล์ที่อ่อนที่สุดเท่านั้น เซลล์ต้านทานสูงหนึ่งเซลล์:
BMS แบบบูรณาการของ DFUN ระบุเซลล์ที่อ่อนแอตั้งแต่เนิ่นๆ ผ่านการติดตามแนวโน้มอย่างต่อเนื่อง การทดสอบความจุจะยืนยันว่าจำเป็นต้องเปลี่ยนจริงหรือไม่ — จากแพลตฟอร์มเดียวกัน
ความต้านทานภายในมักจะเพิ่มขึ้นอย่างช้าๆ และสม่ำเสมอทุกปี การกระโดดอย่างกะทันหันระหว่างการตรวจสอบสองครั้งติดต่อกัน แทนที่จะเป็นตัวเลขที่สูง ถือเป็นสัญญาณที่ชัดเจนที่สุดของความเสียหายเฉียบพลัน ได้แก่ การตรวจสอบสั้นระดับไมโคร แผ่นแตกหัก การสูญเสียน้ำอย่างรุนแรง หรือการเกิดซัลเฟตขั้นสูง การตรวจสอบอย่างต่อเนื่องจะจับการเปลี่ยนแปลงนี้ทันที รอบการทดสอบประจำปีคงที่อาจพลาดได้หลายเดือน
| ระดับการใช้งาน | ความต้องการ |
|---|---|
| ภารกิจที่สำคัญ (แกนศูนย์ข้อมูล โรงพยาบาล หรือ การซื้อขายทางการเงิน) | ตั้งค่าสถานะที่ 30% เหนือระดับพื้นฐาน ย้ายไปที่การวางแผนทดแทนที่ 50% อย่ารอการทดสอบความจุที่ล้มเหลว |
| สถานีฐานองค์กรทั่วไป / โทรคมนาคม | ตั้งค่าสถานะที่ 50% เหนือระดับพื้นฐาน แทนที่ที่ 100%+ (2x พื้นฐาน) จัดลำดับความสำคัญของเซลล์ที่ล้าหลังที่สุดก่อนหากมีงบประมาณจำกัด |
| ชีวิตการออกแบบที่ผ่านมา | เริ่มต้นการจัดทำงบประมาณทดแทนโดยไม่คำนึงถึงการอ่านค่าความต้านทาน — อายุปฏิทินและอายุวงจรเป็นปัจจัยอิสระ |
ป้องกันความล้มเหลวของแบตเตอรี่ของ UPS รักษาเวลาทำงานตลอด 24 ชั่วโมงทุกวัน และกำหนดเวลาการเปลี่ยนล่วงหน้าแทนการเปลี่ยนฉุกเฉินแบบโต้ตอบ
ตรวจสอบสถานีฐานระยะไกลอย่างต่อเนื่อง ลดการม้วนตัวของรถบรรทุก และตรวจจับเซลล์ที่เสื่อมสภาพก่อนที่จะทำให้เกิดไฟฟ้าดับ
รับประกันความน่าเชื่อถือของระบบ DC และสนับสนุนการรายงานการปฏิบัติตามข้อกำหนดด้วยข้อมูลแนวโน้มต่อเซลล์ที่ต่อเนื่อง
ปกป้องอุปกรณ์ทางการแพทย์ที่สำคัญและลดความเสี่ยงของการเสื่อมสภาพของแบตเตอรี่โดยตรวจไม่พบก่อนไฟฟ้าดับ
| จุดทริกเกอร์ที่แนะนำ | โซลูชันแบบรวมของ DFUN |
|---|---|
| การติดตามพื้นฐานอย่างต่อเนื่อง | ✓ ความต้านทานภายในต่อเซลล์จะถูกบันทึกโดยอัตโนมัติ |
| การแจ้งเตือนเกณฑ์ | ✓ ธง 30% / 50% / 100% ถูกส่งไปยัง NOC/EMS |
| การระบุเซลล์ที่อ่อนแอ | ✓ การวิเคราะห์แนวโน้ม + การยืนยันการทดสอบความจุ |
| การวางแผนทดแทน | ✓ ขับเคลื่อนด้วยข้อมูล ไม่ใช่การคาดเดา |
| การจัดการแบบรวมศูนย์ | ✓ แพลตฟอร์ม DFCS4200 หลายไซต์ |
ความต้านทานภายในเป็นตัวบ่งชี้เริ่มต้นที่มีประโยชน์มากที่สุดเพียงอย่างเดียวสำหรับความสมบูรณ์ของแบตเตอรี่ VRLA แต่จะมีความหมายเฉพาะบางอย่างเมื่ออ่านเทียบกับค่าพื้นฐานที่ทราบเท่านั้น ไม่ใช่ตัวเลขทั่วไปที่ดึงมาจากแผ่นข้อมูล กฎเกณฑ์ที่สูงกว่าพื้นฐาน 50% การตรวจสอบความเบี่ยงเบนระหว่างเซลล์ถึงเซลล์ 20–30% และการใส่ใจกับการกระโดดอย่างกะทันหันทำให้ทีมบำรุงรักษามีกรอบการทำงานที่เชื่อถือได้และป้องกันได้สำหรับกำหนดเวลาการเปลี่ยน การจับคู่เฟรมเวิร์กนั้นกับการตรวจสอบ BMS อย่างต่อเนื่องและการทดสอบความจุเป็นระยะจะช่วยขจัดการคาดเดาโดยสิ้นเชิง
ไม่มีการใช้หมายเลขเดียวในทุกยี่ห้อและทุกความจุ วิธีการที่เชื่อถือได้คือการเปรียบเทียบค่าที่อ่านได้ในปัจจุบันของแต่ละเซลล์กับค่าพื้นฐานที่ติดตั้งไว้ ไม่ใช่ตัวเลขในอุตสาหกรรมทั่วไป
ใช่. เซลล์บางเซลล์ยังคงอ่านค่าความต้านทานที่ยอมรับได้ในขณะที่ความจุลดลงต่ำกว่าเกณฑ์ที่ใช้งานได้ ซึ่งเป็นเหตุผลว่าทำไมการทดสอบการคายประจุเป็นระยะจึงยังคงจำเป็นควบคู่ไปกับการตรวจสอบความต้านทาน
แรงดันไฟฟ้าลอยส่วนใหญ่ได้รับการดูแลโดยเอาต์พุตของเครื่องชาร์จมากกว่าสถานะพลังงานที่เก็บไว้ของแบตเตอรี่ ดังนั้นเซลล์ที่มีความต้านทานสูงจึงยังสามารถแสดงค่าแรงดันไฟฟ้าปกติได้
รายไตรมาสเป็นเรื่องปกติสำหรับไซต์ที่มีภารกิจสำคัญ รายครึ่งปีสำหรับองค์กรทั่วไปหรือไซต์โทรคมนาคม การตรวจสอบ BMS อย่างต่อเนื่องช่วยลดระยะเวลาให้เหลือเวลาจริงได้อย่างมีประสิทธิภาพโดยการติดตามแนวโน้มโดยอัตโนมัติ
ใช่. ความต้านทานภายในต่อเซลล์และแนวโน้มอุณหภูมิอย่างต่อเนื่องอาจทำให้เซลล์ที่ล้าหลังเป็นสัปดาห์หรือเป็นเดือนก่อนที่จะตรวจพบตามกำหนดการตรวจสอบคงที่
